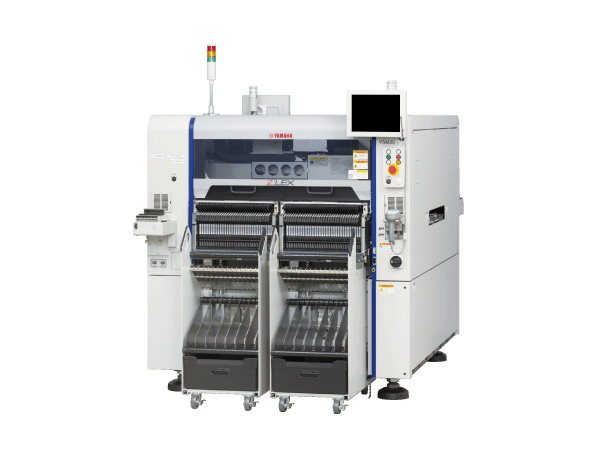

Yamaha YSM20R/YSM20WR 高效模块贴片机
创建时间：2017-11-02 16:47
创建时间：2017-11-02 16:47
基本规格
| YSM20R | YSM20WR | |
|---|---|---|
| 对象基板尺寸 | 双段传送台机型（仅限X轴为2梁规格的机型） 传送1张基板时：L810 x W490～L50 x W50 传送2张基板时：L380 x W490～L50 x W50 单轨机型 L810 x W490 ～ L50 x W50 双轨机型（仅限X轴为2梁规格的机型） L810 x W230 ～ L50 x W50 | 单轨机型 L810 x W742 ～ L50 x W80 双轨机型（仅限X轴为2梁规格的机型） L810 x W356 ～ L50 x W50 |
| 贴装能力 | X轴为2梁规格的 ： 高速通用（HM）贴装头x2 90,000CPH（本公司最佳条件下） | X轴为2梁规格的 ： 高速通用（HM）贴装头x2 80,000CPH（本公司最佳条件下） |
| 贴装精度 本公司最佳条件(使用评估用标准元件)时 | ±0.035mm （±0.025mm） Cpk≧1.0 （3σ） | |
| 贴装头、可贴装的元件 | 高速通用（HM）贴装头： 03015～45x45mm L100mm, 高度在15mm以下 ※ 根据元件的高度、尺寸, 可能需要选配多视觉相机(可选配置) 异型（FM）贴装头： 03015 ～55x55mm L100mm, 高度在28mm以下 | |
| 可安装的送料器数量 | 固定送料器架 ： 最多140个（以8mm料带换算） 一次性换料车 ： 最多128个（以8mm料带换算） 托盘交换器 ： 30张（固定式） 10张（料车式） | |
| 电源规格 | 三相 AC 200/208/220/240/380/400/416V ±10% 50/60Hz | |
| 供给气源 | 0.45MPa以上, 清静干燥 | |
| 外形尺寸 (突起部除外) | L 1,374 x W 1,857 x H1,445mm | L 1,374 x W 2,110 x H1,445mm |
| 重量 | 约2,050kg | 约2,500kg |
规格、外观如有变动，恕不另行通知。
